SBDP型 袋式喷雾干燥机

发布时间: 2020-05-22

本机型是一种全新概念的喷雾干燥机,它的造粒、干燥的过程是在一个大布袋中完成的。通过它可以得到更高品质的产品,并可生产不同原料的多种产品。

普通的喷雾干燥机的干燥室是用不锈钢制成的,收粉另需旋风分离器等设备,而袋式喷雾干燥机的干燥室是一个拆装方便的大布袋,因此粉体产品不分粗细皆于袋底一处回收,特别适用于精密陶瓷等产品粒径不需分级的造粒和干燥。

产品展示 9张 380x285px_SDBP.png

特点


1) 产品无交叉污染

可用不同的布袋处理不同的原料(一袋一料),因而不存在交叉污染。

2) 设备清洗方便

干燥室(布袋)可以拆装,原料切换时的清洗作业非常简单。

3) 产品组份均一

因产品在一处回收,多成分原料的组分不会分离且收率较高。

4) 设备所占空间较小

因不需旋风分离器等收尘设备,整体更显紧凑。

5) 产品切换容易

只需备妥不同原料的专用布袋,即可在短时间内进行原料切换。

6) 能源损失较少
因干燥室(布袋)的热容较小,可在短时间内加热到所定温度,设备运行时的热(能源)损失较少。

7) 可采用不同的雾化装置
原料喷雾用的雾化装置,既可采用雾化盘式也可采用二流体喷嘴或加压二流体喷嘴


参考流程图

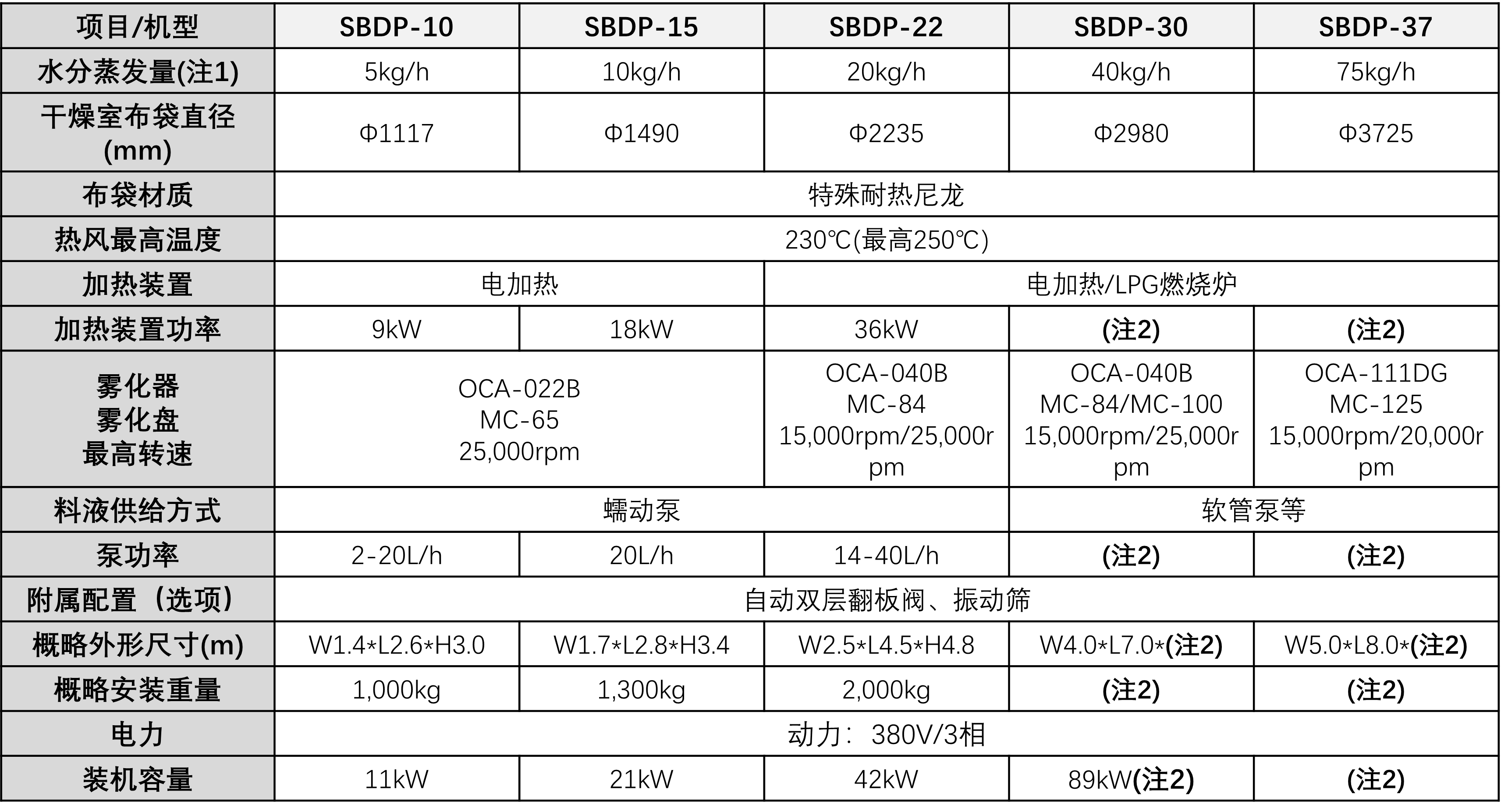

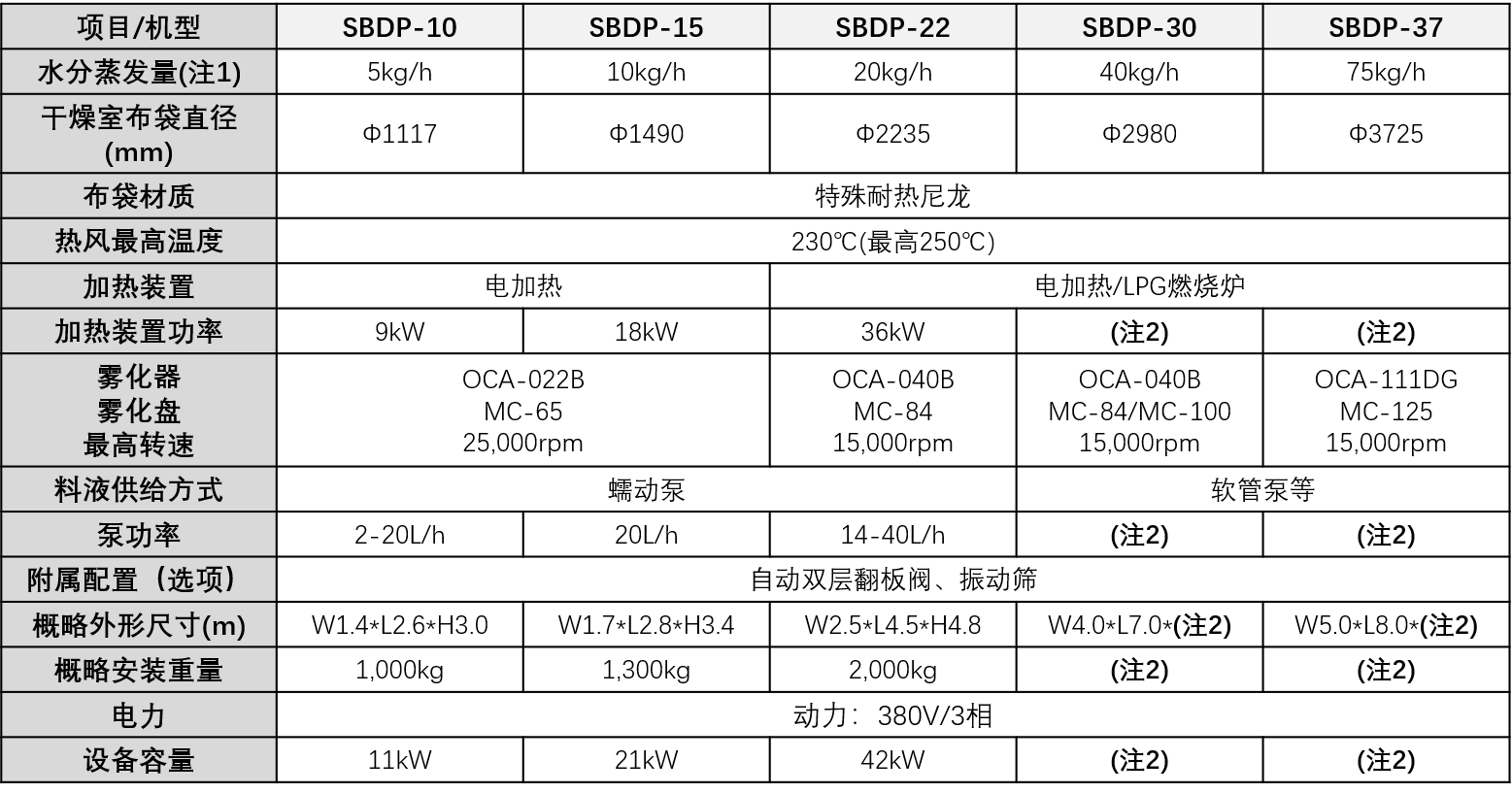

设备参数


项目/机型

SBDP-10

SBDP-15

SBDP-22

SBDP-30

SBDP-37

水分蒸发量(注1)

5kg/h

10kg/h

20kg/h

40kg/h

75kg/h

干燥室布袋直径(mm)

Φ1117

Φ1490

Φ2235

Φ2980

Φ3725

布袋材质

特殊耐热尼龙

进风温度

200℃(最高250℃)

加热装置

电加热

电加热/LPG燃烧炉

加热装置功率

9kW

18kW

36kW

(注2)

(注2)

雾化器

雾化盘

最高转速

OCA-022B

MC-65

25,000rpm

OCA-040B

MC-84

15,000rpm

OCA-040B

MC-84/MC-100

15,000rpm

OCA-111DG

MC-125

15,000rpm

料液供给方式

蠕动泵

软管泵

泵功率

2-20L/h

20L/h

14-40L/h

(注2)

(注2)

附属机器

自动双层翻板阀、振动筛

概略外形尺寸(m)

W1.3*L2.3*H2.3

W1.7*L2.8*H3.3

W2.5*L4.0*H4.8

W4.0*L7.0*(注2)

W5.0*L8.0*(注2)

概略安装重量

1,000kg

1,300kg

1,600kg

(注2)

(注2)


注:

1、水份蒸发量表示以进风温度250℃,出风温度100℃为基准。

2、上述机型中SBDP-30、SBDP-37是特殊机型,关于(注2)内容需商谈后决定。
