SFL/SFOC型喷雾干燥造粒机

发布时间: 2020-05-23

本机型主要用于精密陶瓷、新金属材料、无机药品等的造粒。
与其他机型相比,安装面积及安装高度分别减少了约20%和50%。

本机型为国内外精密陶瓷行业的各大知名厂家所广泛采用,并获得一致好评。

产品展示 9张 380x285px_SFL-SFOC.png



SFOC-20型喷雾干燥造粒机

SFOC-30(内页)380x285px_画板 1.png

SFOC-30型喷雾干燥造粒机

特点

1. 在最新雾化器上配备了M型雾化盘

1) 可生产具有良好流动性的球状粉体

2) 可生产粒度分布均匀的造粒产品

3) 可减少飞行线上的粘壁量

4) 可调整平均粒径

2. 高回收率

采用低帽方式,提高造粒产品的回收率。

3. 防止产品交叉污染

装有高温高效过滤器

4. 干燥室内可进行正压运行

5. 热风室可拆卸清洗

6. 干燥室的转角部分均加工成R型

7. 装有折叠式或袋式过滤器,可提高细粉的回收率,尾气清洁,防止公害

8. 操作简单,运行可靠:

1) 热风温度可自动控制在设定值的±0.5%之内

2) 由于实现了小型化,占用空间少,运行操作简便

3) 可在较大范围内选择运行条件

4) 可生产形貌良好的造粒产品

5) 可调整平均粒径

6) 通过更换各种雾化盘可调整粒度分布及松装密度

7) 具有可靠的再现性

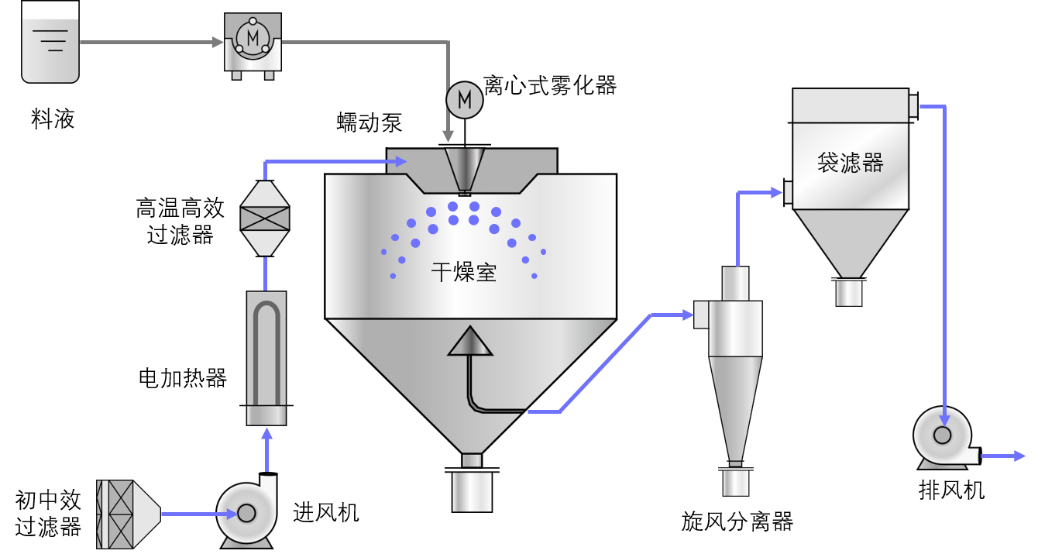

参考流程图

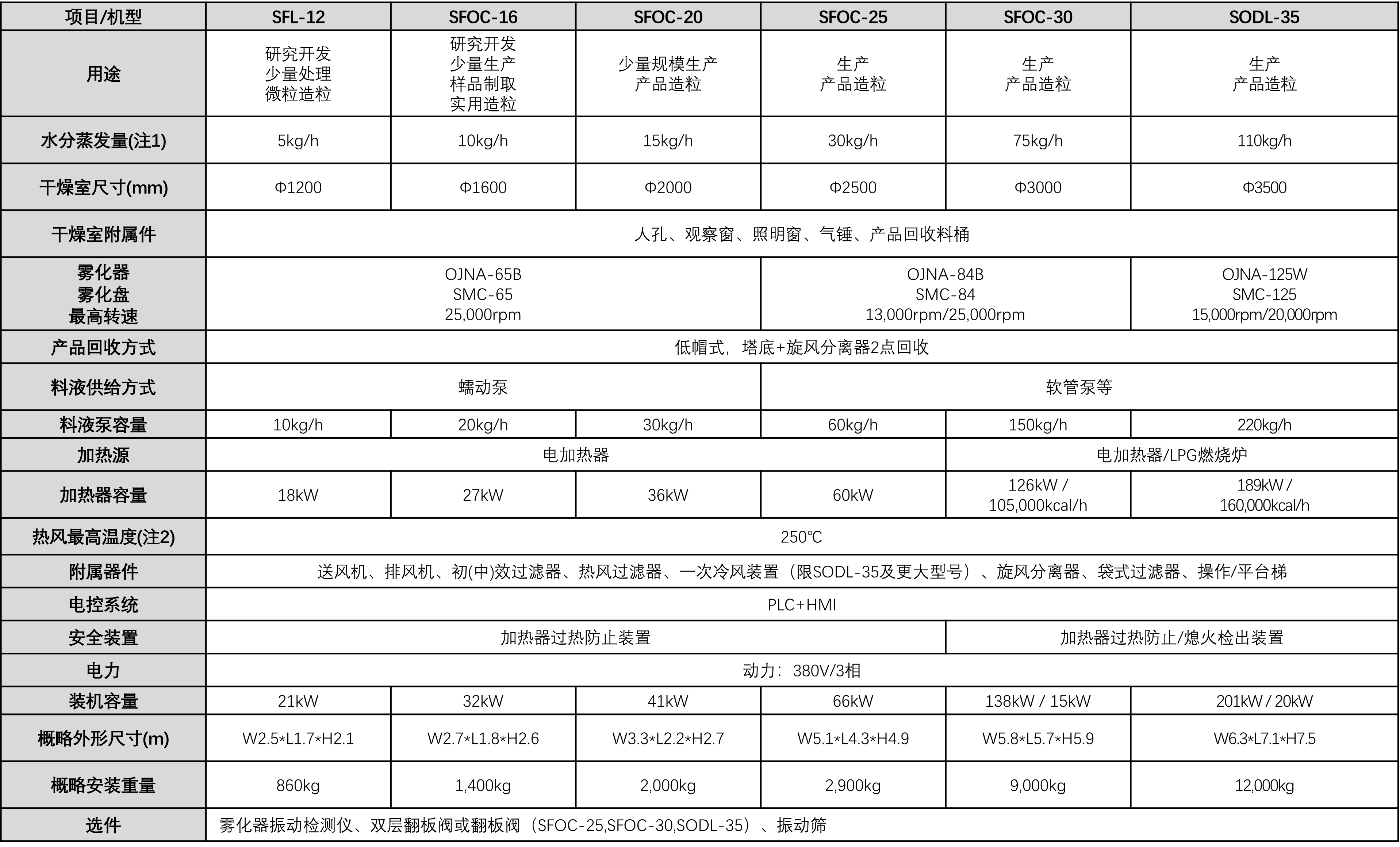

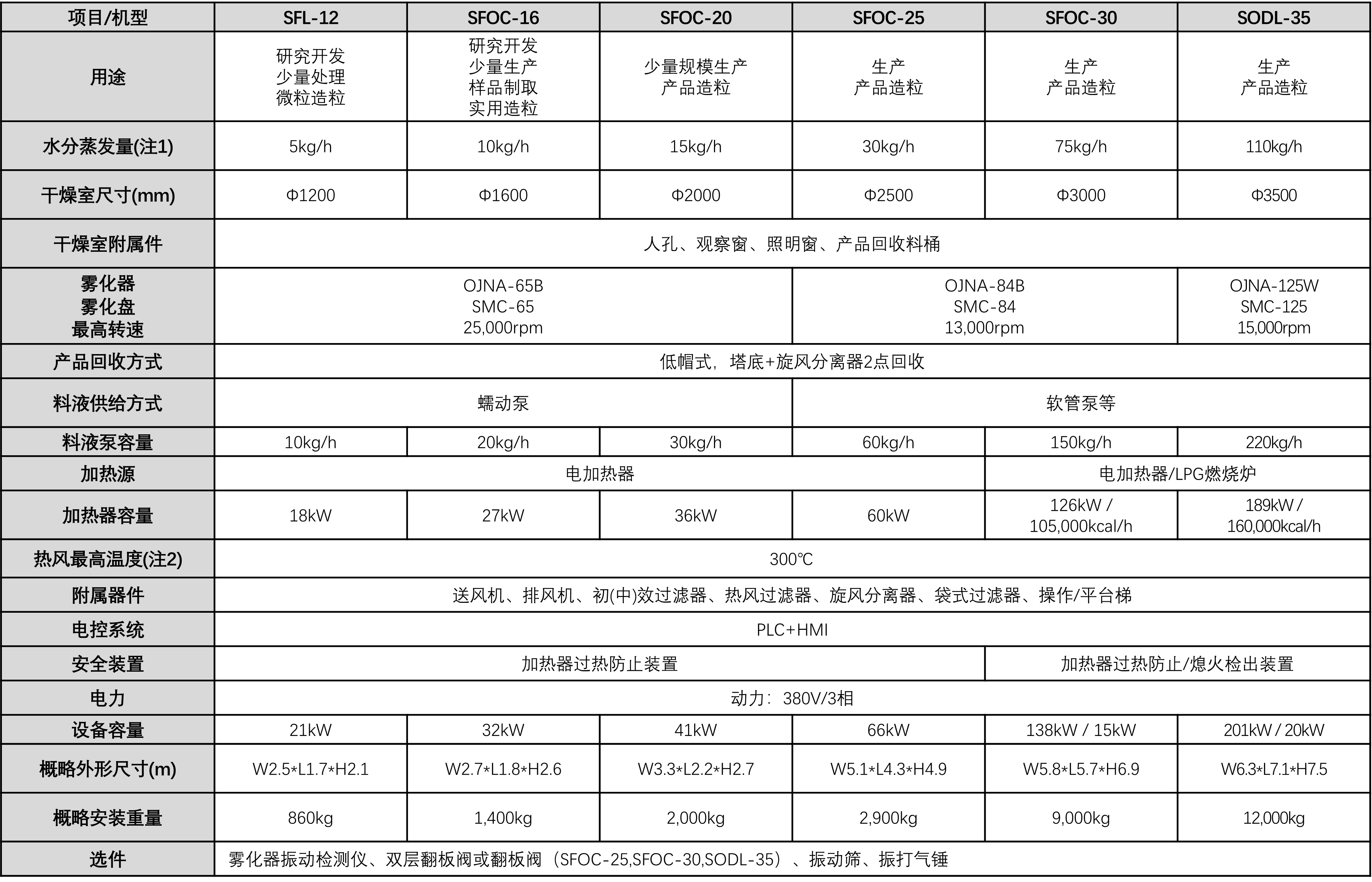

设备参数


项目/机型

SFL-12

SFOC-16

SFOC-20

SFOC-25

SFOC-30

SODL-35

用途

研究开发

少量处理

微粒造粒

研究开发

少量生产

样品制取

实用造粒

少量规模生产

产品造粒

生产

产品造粒

生产

产品造粒

生产

产品造粒

水分蒸发量(注1)

5kg/h

10kg/h

15kg/h

30kg/h

75kg/h

110kg/h

干燥室尺寸(mm)

Φ1200

Φ1600

Φ2000

Φ2500

Φ3000

Φ3500

干燥室附属件

人孔、观察窗、照明窗、产品回收料桶

雾化器

雾化盘

最高转速

OJNA-65B

SMC-65

25,000rpm

OJNA-84B

SMC-84

13,000rpm

OJNA-125W

SMC-125

15,000rpm

产品回收方式

低帽式,塔底+旋风分离器2点回收

料液供给方式

蠕动泵及不锈钢容器

软管泵及不锈钢容器

料液泵容量

10kg/h

20kg/h

30kg/h

60kg/h

150kg/h

220kg/h

加热源

电加热器

电加热器/LPG燃烧炉

加热器容量

18kW

27kW

36kW

60kW

126kW /

100,000kcal/h

180kW /

150,000kcal/h

热风最高温度(注2)

300℃

附属器件

送风机、排风机、初效过滤器、热风过滤器、旋风分离器、袋式过滤器、操作梯

电控系统

PLC+HMI

安全装置

加热器过热防止装置

加热器过热防止/熄火检出装置

电力

动力:380V/3相

设备容量

21kW

32kW

41kW

66kW

138kW / 15kW

201kW / 20kW

概略外形尺寸(m)

W2.4*L1.7*H1.9

W2.7*L1.8*H2.4

W3.2*L2.2*H2.7

W3.7*L3.4*H4.9

W5.3*L4.0*H5.9

W6.2*L4.5*H8.0

概略安装重量

860kg

1,400kg

1,600kg

2,000kg

3,400kg

4,900kg

选件

雾化器振动检测仪、双层翻板阀或翻板阀(SFOC-25,SFOC-30,SODL-35)、振动筛、振打气锤

注:

1.水份蒸发量以进风温度250℃,出风温度100℃为基准

2.SFOC-25及SFOC-30型可采用燃气或燃油炉加热

3.如需要更大蒸发量的设备请询价或致电本公司
