OPD-8型 喷雾干燥试验机

发布时间: 2020-05-25

OPD-8型是本公司根据用户在研究开发、少量生产方面的需求,与日本大川原化工机(株)联合开发研制的一种结构紧凑、操作简便、质优价廉的喷雾干燥机。

产品展示 9张 380x285px_OPD-8.png

特点

1. 采用最新型的高速离心雾化器,转速10,000~33,000r.p.m. (变频器无级调速) 低噪音、低振动、低能耗、重量轻,仅为5kg

2. 以前根据压缩空气压力、流量来调节转速,现用变频器调节,转速再现性强

3. 热风温度设定简单,误差±1℃

4. 整机结构紧凑、美观,操作简单、移动方便(附轮子)



本机型广为国内各大院校及材料研发机构所采用。



参考流程图

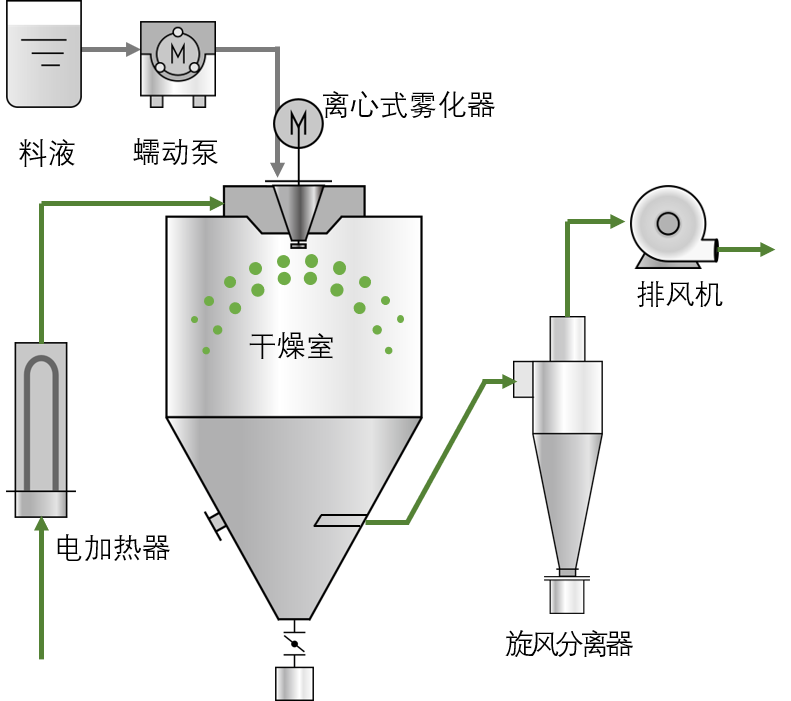

一点收料

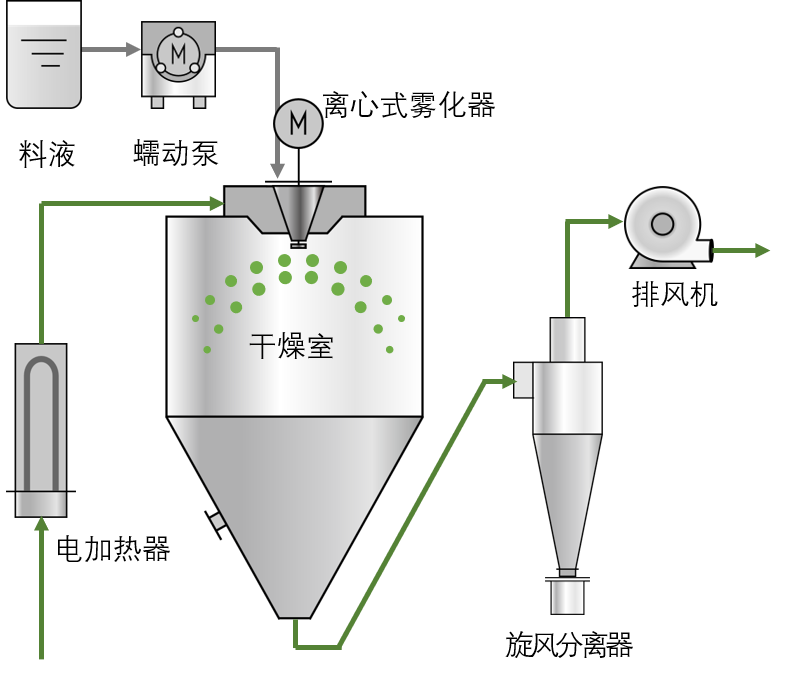

二点收料


 ·

水分蒸发量

3kg/h(进风温度250℃,排风温度100℃)

温度调节方式

温度比例控制方式:150~250℃±1℃

干燥系统形式

开式循环干燥系统

热源

电加热器:功率9kW 材质 SUS310S

雾 化 方 式

离心式雾化器

l 型号  OJNA-50

l 转速 10,000~33,000 r.p.m (50Hz)

l 雾化盘 SMC-50型

干燥室尺寸

筒体尺寸: Φ800 x H600 (mm)

附属品: 操作门、观察窗、照明窗、产品料桶

其他: 热风室可拆卸清洗

热风接触方式

并流方式

制品捕集方式

旋风分离器一点/

塔底+旋风分离器两点捕集

电气控制系统

进风温度:自动控制、显示、报警

电加热: 启动联锁保护功能

控制方式:PLC+HMI,可显示温度,压力及雾化器转速等参数

供料泵

无级调速蠕动泵

排风机

离心式风机

环境条件

全压760mm Hg,温度15℃,相对湿度70%

其他

l 与物料接触部分材质均采用SUS316L

l 与热风接触部分、架台及外蒙皮材质均采用SUS304

电源

3相,380V,50Hz

外形尺寸

L1900 x W945 x H1970 (mm)

选件

二流体喷嘴、塔壁振打

重量

约 500kg
